产品内容

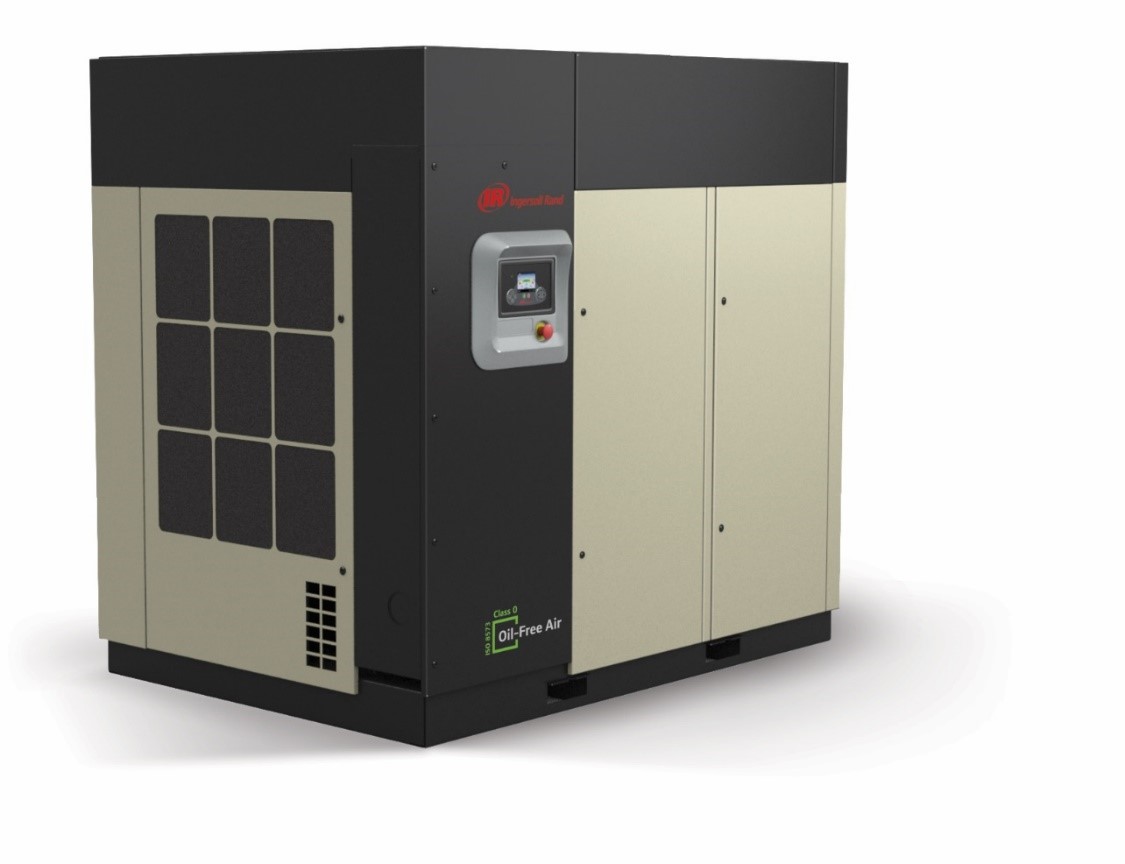

本系列两级无油变频螺杆式空压机设计人性化，安装方便，操作简单，提供安全无油的压缩空气以辅助您的生产工艺需求。英格索兰无油螺杆式空气压缩机通过TUV Rheinland®严格测试验证获得最新版ISO 8573-1：2010零等级空气证书。机组拥有多重专利设计，延续英格索兰在压缩机领域一个多世纪的创新，为用户提供可靠高效的压缩空气系统。
供货范围
标准配置
项目 | 描述 |
主机 | 高性能两级压缩螺杆主机 |
不锈钢第二级转子 | |
UltraCoatTM超级涂层 | |
推力滚珠轴承 | |
密封系统 | 迷宫式油封 |
多层浮环式气封 排油密封 | |
冷却系统 | 46ºC环境温度设计 |
双级冷却 三管并列式冷却器 冷热区隔离 独立变频风扇 | |
电机 | HPM永磁电机 |
控制系统 | 智能控制系统 |
易于操作的节能控制器 | |
多语言切换 一体化内置变频器 | |
润滑系统 | 容积式油泵润为所有轴承和齿轮提供润滑 |
进气过滤器 | 干式过滤，过滤精度3微米，过滤效率99.9% |
油过滤器 | 过滤精度4微米 |
连接管道 | 空气冷端采用不锈钢管路 |
可选项
项目 | 描述 |
其他可选项 | 主机反吹组件 PORO断电重启动 |
注：更多定制化选项请咨询英格索兰销售工程师
Performance
性能参数
型号：IRN37K-OF A/C
名称 | 螺杆式空气压缩机 | |
制造商 | 英格索兰 | |
型号 | IRN37K-OF A/C | |
排气压力范围 | Bar(g) | 4.5-8.5 |
流量 | m3/min | 2.6-6.5 |
电机名义功率 | KW | 37 |
冷却方式 | 风冷 | |
噪音 | dB(A) | 65-74 |
电源要求 | V/Hz/Ph | 400V/50Hz/3Ph |
排气接口 | BSPT(inch) | 1.5 |
外形尺寸(L/W/H) | mm | 2080/1115/2024 |
机组重量 电机防护等级 电气防护等级 | Kg ODP,IP23 NEMA4 | 1579
|
*非标准机，请咨询英格索兰销售工程师
Feature and Benefit
产品特性
• 产品梗概
英格索兰NirvanaTM系列双级压缩变频无油螺杆式空压机的设计是经过时间考验的并整合了多项专利技术，应用坚固耐用的两级压缩模块，永磁电机，UltraCoatTM超级涂层技术，独特的三重密封设计，配合高效的三管并列式冷却器与先进的智能控制系统， 这些优异的设计与配置保证了我们产品的高可靠性，以此来为用户提供安全又高效的零等级无油压缩空气。
• 产品特性
坚固耐用的两级压缩模块
英格索兰压缩机主机以其零故障及最低的维护费用驰名于世。NirvanaTM系列机组采用两级压缩主机，双螺杆压缩降低各压缩级的热负荷，第二级转子采用不锈钢材质，抵御水汽锈蚀。转子表面采用机械手喷涂英格索兰专利的UltraCoatTM超级涂层，为转子间提供良好的密封，保障持久运行气量无衰减。
卓越的两级压缩模块 |
主机机壳隔腔采用油走夹套冷却，不同于通常的水走夹套设计避免水垢沉积 |
UltraCoatTM超级涂层
独特的UltraCoatTM超级涂层
英格索兰独特的UltraCoatTM超级涂层采用二硫化钼基质化合物，硬度高且粘附力极强，同时具有极好的耐氧化能力。转子涂层采用机械手喷涂，保证超级涂层均匀附着于转子表面，并且在此之前螺杆转子表面经过了特殊的喷丸处理以提高表面粗糙度，更易于涂层附着。
超级涂层的卓越性能帮助用户实现空压机持久运行气量无衰减，多数厂家使用属性较软的特氟龙涂层，且非机械手均匀喷涂，在机组持续运行中涂层受到热力膨胀收缩，水汽腐蚀等作用而逐渐脱落，导致转子间隙增大，气密性减弱，这种情况通常会导致8%-10%的气量衰减，使得整体机组运营成本增加。
以200KW机组运行8000小时为例，8%的气量衰减意味着:
8% x 200 kW x 0.7 RMB/kW · hr x 8000 hrs =89,600 RMB的额外电耗损失。
卓越的密封设计确保空气压缩腔无油
机组采用独特的三重密封设计，使润滑轴承的油路与气路彻底隔离，从而确保压缩空气无油。
§ SS 空气密封 – 防止空气进入油路 (轴承座 / 齿轮)
§ 迷宫式密封 – 防止油进入主机
§ 排油密封 – 上述密封如有泄漏, 排油密封会将油排放到大气中
控制
§ 整合的变频器
优势： 先进的驱动系统帮助Nirvana实现智能控制，软启动，电流涌动的消除以及部件使用寿命的延长，这样就大大增加了系统的可靠性。Nirvana就是这样一台将这些功能整合在一起的机组。
§ 在任何压力点都能保证流量最佳
优势： Nirvana无油调速螺杆空压机通过LE 控制器来优化调节主机转速。空压机可以根据不同压力设定点来精确的调节气量（最大调节量为50％），而压力的调节为65-150psig(4.5-10.3barg)。因此，Nirvana无油调速螺杆空压机并不限定在某个压力下工作。它可以为客户提供的用气提供最大程度的灵活性。
§ 稳定的压力控制
优势： Nirvana依托尖端技术的融合（LE 控制器/传感器/变频器/永磁电机）保证其目标压力波动在0.1barg之间。由于Nirvana可以在任何用气条件下都可以保证稳定的压力，因此不会出现系统压力过高的情况，从而节省了能源。我们都知道系统压力每上升2psig，就需要增加1％的系统能耗，(系统压力每上升1barg，就需要增加7％的系统能耗)。
电机驱动
§ 永磁同步电机
优势：优秀的防护等级IP55，比原来的利来森马电机防护等级大幅提升，电机能效IE4(并且在任何转速下能效都可以保持IE4) ; 具有无限次启停功能，低转速情况下自动停机，无卸载过程
主机
§ 超级涂层的加工
优势： 这种专利的处理工艺由机械手将嵌有PTFE MoS2 分子的有机高温树脂涂在经过了特殊表面处理（磷化处理）后的转子表面，最后进行热处理。这种工艺使涂层牢牢地包嵌在粗躁的金属表面，极难脱落。超级涂层可以防止颗粒的磨损和热腐蚀从而保证长年较高的运行性能。同时超级涂层还可以延长主机转子的寿命，大大降低周期运行成本。
后冷却器
§ 三管并列式后冷却器
优势： 风冷的后冷却器利用三根管道先预冷进入后冷却器前的压缩空气，并将压缩空气分成均匀的三部分进入三块后冷却器模块。这样不仅降低了压力损失而且避免了热应力对于冷却器的危害。因此，冷却系统凭借其热能节约以及维护量低的特性极大的降低了运行成本。
进气过滤器
§ 罐式进气过滤器
优势： Nirvana使用的两级进气过滤器的过滤效率为99.99%，过滤精度为3微米。罐式进气过滤器适用于所有的工业环境。如果客户需要更高的过滤精度，可以有其他选项供选择。
冷却系统
§ 离心风扇（风扇）
优势： Nirvana使用离心风扇进行机组冷却。离心风扇冷却效果极佳，可以轻松的将热量带到机组以外。并且离心分扇可以承受最大1/2”(124.5Pa)的背压。
§ 整合的离心风扇变频器
优势： 冷却系统通过比较第二级进气温度，机组排气温度以及环境温度三个数值来智能的调节离心风扇的转速。调节离心风扇的转速主要有以下几个优点：a. 通过提供稳定的润滑油稳定的延长了主机轴承的寿命，b. 中间冷却器和后冷却器的高效冷却大大增加了能效，c. 在部分负载情况下机组运行噪音降低。(如环境温度为85ºF(29ºC)，排气温度为100ºF(38ºC)，机器运行在70％负载下，噪音低至74dBA)。
§ 适用于100％的连续负载运行
优势： 坚固可靠的主机，永磁电机以及整合的变频控制器保证Nirvana可以365天，24小时满负荷运行。
机组外壳
§ 带有铰链的机组门板
优势： Nirvana无油调速螺杆空压机的内部布置合理，所有保养备件都打开带铰链的门板即可更换，并且隔音效果很好。低噪音的设计允许机组可以直接安放在用气点使用（在满负荷时，风冷机组的噪音为79 dBA/水冷机组的噪音为74 dBA）。
§ 维护简易
优势： Nirvana所有的易损件都安放在一个触手可及的位置，维护方便。Nirvana在运行时也能够给客户提供进一步的帮助，Nirvana的智能控制器能够根据维护需求告知大致的维护时间。如果配备我们的Intelliguard, Nirvana就可以进行远程监控。
微电脑控制器
§ 空气审计
优势： Nirvana 无油调速螺杆空压机的智能控制系统可以测定某个时段的本机的运行情况。例如平均气量，平均功耗和能耗这些数据。可以向您展示我们Nirvana 控制的有效性，以及及时告知系统问题的发生。
- Luminance智能控制器 Luminance intelligent controller （55-160KW）
IRN55-160KW压缩机由直观的Luminance系列控制器监控、控制和保护。Luminanca控制器能够持续关注压缩机的状态，并在出现异常工况时立即采取相应措施。SUC控制器还具有多个功能，使压缩机的操作更简单、更高效。
ü 启动/停止控制
ü 手动加载/卸载
ü 自动重启
ü 超前/滞后
ü OPT 断电重启
ü 远程测压
ü 远程启动/停止
ü 远程加载/卸载
ü 冷却液过滤器监测
ü 入口过滤器监测
ü 独立主电机和风扇电机过载
ü 独立警告和跳闸故障输出
ü 配备RTD的电机
ü 内置定序器，可最多顺序控制四台机器
ü 使用本地压缩机压力传感器
ü 按运行时间编程
ü FILO（先进先出）
ü 控制器故障时恢复到本地
ü 优先选择压缩机
生产力
§ 终生运行成本
购买空压机时，传统意义上的成本（即购买成本＋运行维修成本），其比例只占到总成本的20%，而能源消耗却占到了80%的比例，irvanaTM单级机组和传统的空压机相比至少能节约28%的能源。
§ 节能效率
一个传统的固定转速的空压机在气量需求变化时，会引起效率的大幅衰减。NirvanaTM在任何负载率下都能保持最大的效率，电机真正始终在最高效率下做到可调速，并且输出的压缩空气能在任何用气需求量下保持恒定的压力，即：在负载率为25%--100%之间，NirvanaTM都能保持以最大效率输出恒定压力的压缩空气。
Equipment Inspection and Standard
设备制造和检验标准
参考标准
英格索兰的空气压缩机在符合当地政府规定的标准的同时，英格索兰对机组工程参数和性能还有更严格的额外标准。
电气部分：符合NFPA70/79, IEC60204, GB5226-1 标准
性能测试及参考标准： ISO1217 Annex C; 1996
噪音测试方法：ISO2151:2004
噪音测量标准：ISO9614-2:1996， 工作站处噪音等级+3dB(A)
压力容器（各地区不同）:
ASME Pressure Vessel Code; Section VIII, Division 1, “非燃烧压力容器””Unfired pressure vessel”
87/404/EC 简单压力容器标准或者 97/23/EC 非简单压力容器指令
GB 150 (1998) 钢制压力容器标准 GB 150 (1998) steel pressure vessel standard
注：英格索兰空气压缩机的设计和制造不适用于如潜水设备或部分工业、化工行业所需的呼吸用气。
