产品展示
< >

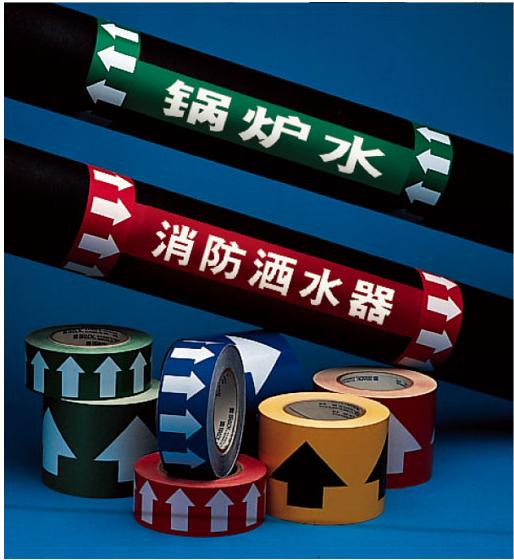

管道标识与工具

管道标识标签是覆盖于管道之上的用以快速识别管道内介质、流向及相关参数属性的标识。

如出现故障,循着管道色标可快速准确查找并排除故障;大大降低了企业日常运行中管道以及阀门维修保养的成本;帮助企业满足国家标准和法规要求,通过安监部门的监督检查;促进企业通过ISO国际质量体系认证,进入国际市场;提升企业提高企业健康、安全与环境管理水平,吸引投资者;使企业将经济效益、社会效益和环境效益结合起来。

国标(强制执行) 管道全长上标识;在管道上以宽为150mm的色环标识,二个标识之间的最小距离应为10m,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位,识别符号由物质名称、流向和主要工艺参数等组成 ANSI标准 能够在不同的角度都能看到,如经过阀门时的每个方向,穿过墙体的两端,拐角的两个方向,等等 在直的状态下,建议每隔25'(7,620mm)-50'(15,240mm)进行一次标示。





















ANSI标准

ANSI标准

标识底色

文字颜色

示意图

高危险品




可燃易爆炸

黄底

黑字

黄底黑字

化学品,有毒

黄底

黑字

黄底黑字

极温极压

黄底

黑字

黄底黑字

放射性

黄底

黑字

黄底黑字

低危险品




液体,液体混合物

绿底

白字

绿底白字

气体,气体混合物

蓝底

白字

蓝底白字

灭火




水,泡沫,二氧化碳,

卤代烷等等

红底

白字

红底白字



选择您所需要的尺寸

管道直径

19mm-60mm

60mm-200mm

200mm-254mm

>254mm

适合标识尺寸

60*200mm

60*260mm

95*600mm

95*800mm







产品内容
